光猫与路由之间只有一条5类网线，实现千兆与IPTV共用的单线复用VLAN技术

现在不管是电信、联通还是移动宽带都有IPTV功能，可以不使用广电网络就能看直播电视，如果你家光猫到电视盒的位置只拉了一条网络，通常情况电信的技术人员为了省事，直接将8根双绞线分成了2*4的两组线路，一组给路由上网，一组给IPTV拨号看电视使用。在100Mbs的情况下，这样操作一点问题没有，但如果想使用更大的带宽，这方案肯定不行的 。这时我们就需要使用到单线复用的VLAN技术了。

一、关于VLAN与原理

VLAN 前面的V指的是virtual(虚拟),LAN 是 Local area network 的缩写，组合起来就是 虚拟局域网，在这里只科普名字的意思，具体有多么强大可以自行搜索了一下。

直接明了的说，我们的光猫进来也只有一线光纤，可以实现打电话、上网、看电视等操作，所有数据的发送与接收都是通过了这条光纤线路。哪么我们光猫到电视盒及路由也只有一条线，电信运营商也是通过了VLAN技术来实现的。VLAN技术就是在同一条物理线路上面虚拟出来不同的线路来实现数据包分开发送。就像一条高速公路全部都划上了实线，这样所有的车都只能在自己的车道里走(计算机会严格遵守线路规则，不会像人类一样跨越实线)，用于区别车道的这条线就是VLAN。

二、实现必备条件

实现VLAN和单线复用需满足以下条件，这也是本人正在使用且觉得最优雅的一种方式，光猫VLAN与路由IPTV绑定，条件如下：

1、光猫需要支持VLAN技术(目前电信运营商提供的光猫基本都是支持的)。

2、路由器支持VLAN或者IPTV功能(选择路由的时候要查看一下)，目前华硕路由基本都是支持这个的，且设置也相对简单。

3、请安装人员设置VLAN或者给你光猫的超级用户密码(用户:telecomadmin,密码:telecomadmin***,这里的***一般是随机生成的数字，需要问运营商获取)自己去设置。

三、实现步骤

满足以上abc三个条件后，我们需要进行以下的设置即可：

1.将WAN与光猫链接的网线转接到路由器的任意LAN口上。此时的路由只做为交换机使用，以访问光猫，如果你可以直接用电脑与光猫相连，可以跳到第4步。

2.将与路由(有线、无线)连接的电脑上的网络设置ipv4改为手动。修改网关为光猫的：192.168.1.1(光猫背面有写)，电脑的IP改为:192.168.1.30,后面的30只要是2~254之字的数字都可以，但必须和光猫在同一个网段。

3.在电脑的浏览器上输入光猫的网关地址:192.168.1.1访问光猫的管理界面。这个地址一般在光猫的背面可以看到，部分光猫可能是192.168.0.1。

4.输入从电信运营商哪里获取到的超级用户名和密码。如果不愿意给，可以单独询问IPTV的VID与Internet的VID也可以使用。

5.在光猫管理里找到VLAN设置，将网络1(指的是与路由链接的网口，一般情况下网络是支持千兆)都绑定上internet 与 IPTV。

记下上面的用户侧VLAN数字。我们将在路由器上设置这2个值。

6.将路由与与光猫连接的网张由lan口换回到正常的wan口上。

7.修改电脑上的ipv4地址为自动获取。

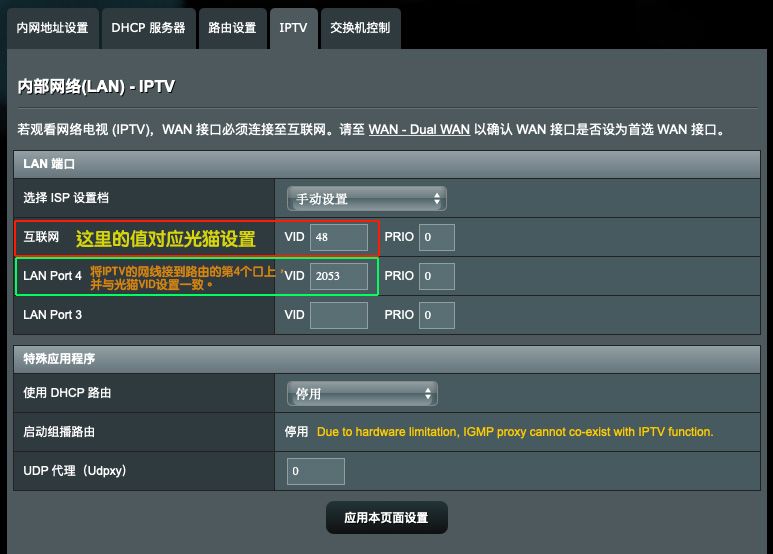

8.进入路由器管理平台，找到vlan设置。或者IPTV设置。下面以我的华硕RT-AX68U为例：

9.应用设置后，将IPTV的网络接到路由器上的第4个lan口上(根据路由定义的设置即可)。这样我们就实现了IPTV的单线复用，看电视的同时也是在上网，相互不影响。

 当然如果你不能拿到光猫密码 ，或者路由器不支持VLAN，也可以购买2台支持VLAN的交换机也可以实际单线复用，只是成功相对可能会高一点。

四、关于5类网线支持千兆的问题：

由于家里是比较早装修，使用的秋叶原5类网线，尝试了几次网线无法更换（穿线管拉不动），所以一直误认为只能支持100Mbps，但是我查阅了相关的资料发现5类线在理论上是可以达到千兆的，于是我自己重新接了一下水晶头，8条线都连接上。发现依然只有100Mbps，不死心，拆开了网线面板才发现，电信当时给我只接了4根线，于是我剪掉重新把8条都给接上了，终于实现了1000Mbs的传输。

所以，不要听网上的各种评论，自己试了才知道。只要网线质量过关，50米内的5类网线，8条线全通的情况下支持1000Mbps是完全没有问题的，而且网卡和路由如果支持2.5G或者10G的情况下，可以尝试在短距离里（1~5米）使用5类线跑出超过1G的带宽哦~
