常见的家庭组网方式介绍并推荐一个我比较喜欢的网络拓扑结构

本文将收集一些目前家庭组网中比较流行的一些方案会并且适用于一些中小型公司网络布局。我还会推荐一种个人认为目前比较实用节能的方式。

一般的家庭组网应该从装修就开始需要设计了，所以本文的开始就以网络"乌托邦"的方式介绍目前来说，本人认为最好的一种方式。

一、家庭组网前期准确

如果你正在装修，且正在考虑怎么设计家庭的网络布置，可以参考一下本方案。在普通家庭的组网中，我们除了需要考虑到网线布置和Wi-Fi信号覆盖问题以外，还需要针对将来的Mesh组网做一些优化工作。所以我们需要分成下面的步骤进行。

1、选择什么网线。

单纯从经济的角度来说，超五类网线已能够满足普通家庭的千兆网络(1Gbps)。质量比较好的五类/超五类在短距离内是支持2500兆的网速(2.5Gbps)，所以一般家庭组网从成本上考虑可以使用符合标准的超五类网线。

如果愿意多增加一点布线成本，在这里我比较推荐支持万兆(10Gbps)网络的六类/超六类以上的网线，至少从光猫到主路由/交换机这一段线需要支持万兆。今后在网络扩展中有线达不到万兆，我们也可以通过未来的Wi-Fi7标准实现无线超万兆速度覆盖。

2、网线在布线时应该注意什么？

无论是屏蔽网络还是非屏蔽网线我们都应该将强电与弱电放置在不同的布线管道里。并且在走线的时候应该保持一定的距离。如果以后还要考虑了能更换网线还可以使用更大的穿线管道，且每条网线只走一根管道。如果在布线中出现了强、弱电交叉的情况，可以使用铝/锡纸包裹弱电管以达到简单的屏蔽作用。

我们应该避免与大功率强电线交叉或者并行走线。如空调、烤火炉、微波炉等。

3、弱电箱到电视柜应该走2条网线。

由于现在电信运营商都提供了IPTV功能，如果你不熟悉设置Vlan的单线复用，或者今后会使用到链中聚合，反正从弱电箱到电视柜布至少2条线你不会后悔的。关于单线复用：http://www.55mx.com/server/172.html

先不说需要求人要光猫密码或者求人帮助设置Vlan，你还需要投入更贵的支持Vlan的设备，否则你就只能享受不能超过百兆的速度，哪么本文教你布线的意义可在？

4、预留多少的接线盒

很多人都想到都2120了有线布置是不是太过时了，所以为了节约成本或者听信了装修公司的忽悠，在卧室、甚至书房都没有布置网线。这肯定是不行的，无线再美好。也不如有线来得快，关键使用有线实现的Mesh可比无线稳定多了。

所以我们应该在每个卧室的相应位置布局一个网线接线盒，如果墙上如果要挂电视，下方就应该对应一个网线接线盒。如果有地下室、楼阁都应该拉一条网线过去。多多益善，今后发现需要网线却没有布置网线，再拉只能走明线了，这样就有点太尴尬了。

5、无线信息死角位置应该预留多个网线和电源接口

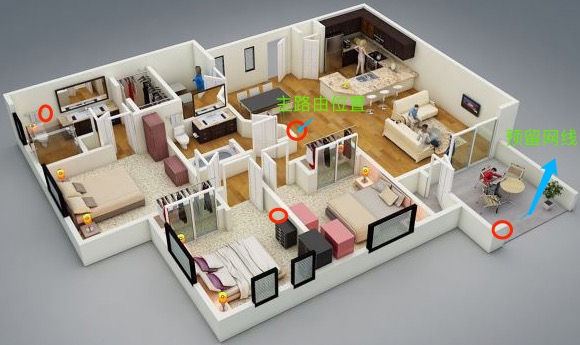

上面红点的位置都应该预留网线，今后可以通过Mesh覆盖全屋信号。特别是信号死角的地方。可以根据自己家的实际情况，死角位置，如阳台、露台等不需要看到路由设备的情况下，可以考虑将路由器隐藏在吊顶里。包括厕所的吊顶都是可以考虑的。

6、路由器放置位置推荐

一般的家庭会将路由放到弱电箱或者电视柜里面，路由器周边有很多电器在运行的时候会产生电磁干扰，对于2.4G、5G都会有不小的影响，包括蓝牙设备都具有很大的干扰性。

根据信号向下传播的特性，我们优先考虑将路由器放置在高位，推荐隐藏在吊顶里、进门玄关的高处，路由最好是处于全屋的中心点。

二、网络拓扑结构推荐

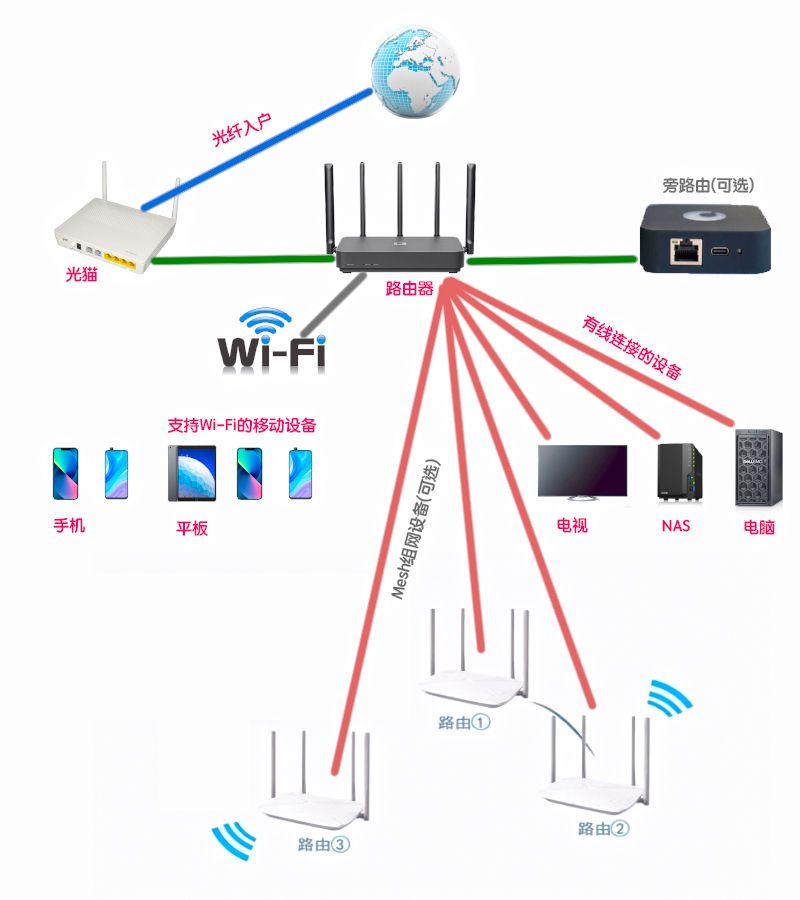

通过上面的布线准备工作后，我们将针对我个人喜欢的网络拓扑结构进行设计。之所以推荐下面的方式，我综合考虑了节约成本(硬件成本、能耗成本等)，减少节点、与NAT次数等。

其中Mesh组网与旁路由是可选的，我没有旁路由和Mesh，因为我现在的路由器够强大，能覆盖所有位置的信号。

为了带更多的设备，我们的主路由一定要给力才行哦，我个人使用的是华硕路由，通过调优后信号超强且稳定如狗。

关于旁路由的小说明：

因为主路由需要稳定，所以不推荐进行刷机，只使用官方的固件，哪么可玩性基本是没有了，我们如果想玩一下软路由里的功能，这时候很多人会把软路由做为主路由使用，我个人不是很推荐。所以我觉得旁路由方案是比较好的一种方式。旁路由的优点是对现存的网络架构没有任何变动，只是相当于局域网内新接入了一台设备，实现各种网络增强服务。

选择旁路由的时候，有以下推荐要求：

1、可玩性高，能够刷openwrt系统，从而支持各种插件。

2、必须千兆网口，性能要能跟上，能够带动500M以上的网络。单网口即可。

3、价格便宜，不用太多的试错成本，玩一玩如果不合适换新的方案也可以 。

4、最好支持USB3.0，这样我们可以接一个移动硬件做为一个小NAS使用。如果家庭对于存储要求不高的情况下，完全够用了。我们能节约NAS的钱，家庭云：http://www.55mx.com/server/1.html。

旁路由的另类解决方式：

如果你家里有X86的NAS设备，其自带的功能里一般都是支持虚拟机的，我们只要内存够用的情况下(4G及以上)，完全可以使用NAS的虚拟机安装openwrt实现旁路由的功能。这样我们又能省出一个设备的钱 ，电费基本是一样的。

三、其它网络拓扑结构

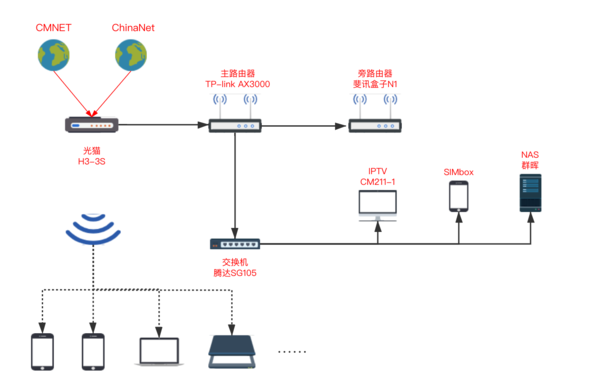

1、旁路由结构

这个和我上面说的方式差不多。我只是增加了Mesh。

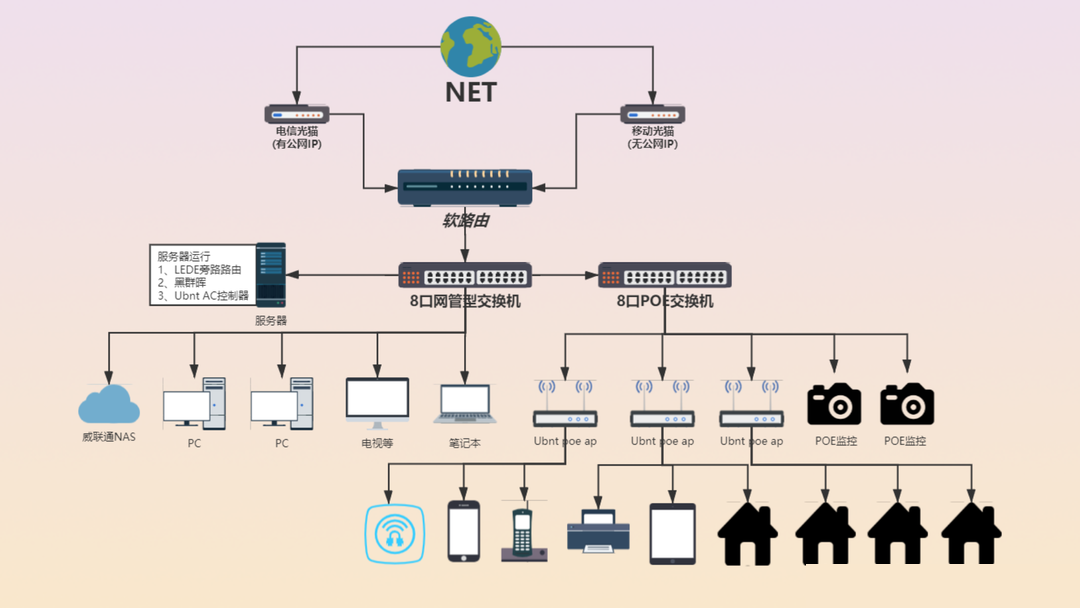

2、软路由结构

这是比较复杂的一种方式，需要有一定的专业支持或者学习成本的。普通用户不是很建议折腾。
